艦船用壓縮冷凝機組
上海市嘉定區滬宜公路1185號1010室

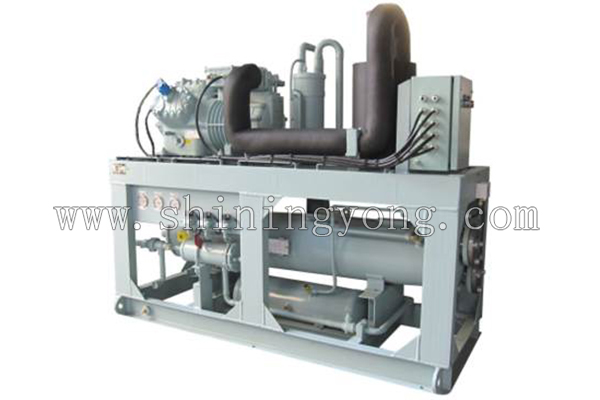

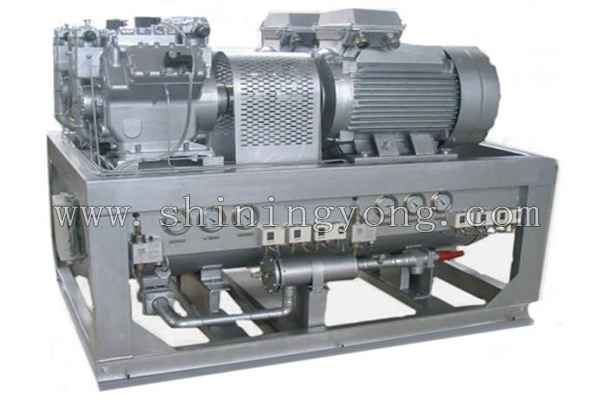

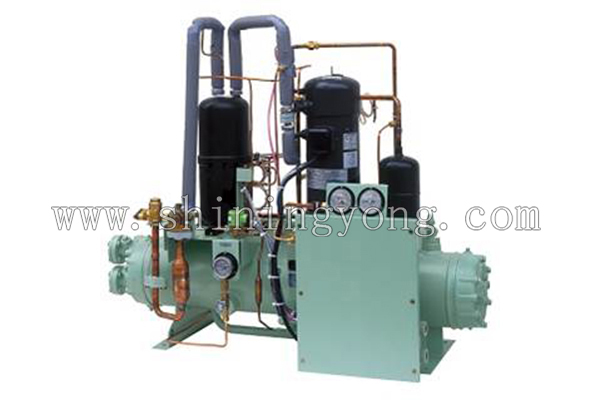

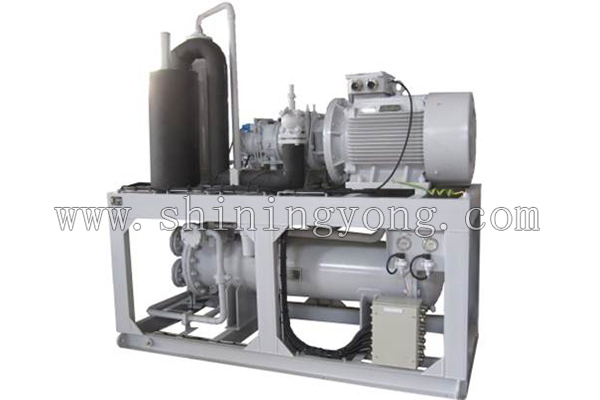

艦船用壓縮冷凝機組由壓縮機,油分離器,殼管式換熱器,供液閥, 干燥過濾器,視液鏡, 關斷閥以及接線盒組成 。
通過聯接空調箱和壓縮冷凝機組之間的制冷劑管路, 以及電控箱和接線盒之間的電纜,待接通冷卻水管路, 機組即可投入運行.
l 可供選擇的壓縮機型包: 聯軸器/皮帶型開啟型式,半封閉型式,全封閉 。
l 機組特點：運行可靠、耐腐蝕、保護功能齊全
l 制冷量：50kW-320kW
l 制冷劑： R22, R407C，R404A，R134a，R410A，R407F，R407H，R448A，R449A，R513A，R32，R454C等。
l 壓縮機：活塞式或螺桿式/開啟式或半封閉式
l 壓縮機數量：單臺或多臺
l 能量調節：多級可選
l 冷卻方式：水冷或風冷
l 水冷冷凝器：高效耐腐飩，換熱菅Cu、B10、B30可選
l 風冷冷凝器：銅管銅翅片、內肋高效管
l 保護功能：高壓、低壓、油壓（油位）、低水壓（水量）、缺相、過電壓、欠電壓、過熱、過載等
l 控制方式：經典控制或PLC控制
l 電 制： 3-380V/50Hz , 3-440V/60Hz?可根據客戶要求設計成專用防爆壓縮冷凝機組，防爆等級常規為ExdⅡBT4
l 可清洗殼管式殼管式換熱器, 淡水冷卻型采用黃銅換熱管;海水冷卻型采用銅鎳換熱管
l 壓力試驗，真空試驗，已經在出廠前完成。
l 適合海上環境下長期運行。
SYMCU | 22 | -- | P | 20 | F | 6 | |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
序號 | 代號含義 | ||||||
1 | 設備名稱 | MCU—艦船用壓縮冷凝機組 | |||||
2 | 制冷劑代號 | 04A—R404A; 07C—R407C; 34a—R134a; 22-R22;10A--R410A； 07F--R407F; 07H--R407H;48A--R448A; 49A--R449A; 13A--R513A; 32--R32; 54C--R454C etc. | |||||
4 | 壓縮機型式 | P: 活塞式 S: 螺桿式 R: 渦旋式 | |||||
5 | 冷量代碼 | 名義制冷量，單位：冷頓 | |||||
6 | 冷卻水類型 | F—淡水 S—海水 | |||||
7 | 電制 | 5—50Hz/380V/3Ph; 6—60Hz/440V/3Ph; | |||||
8 | 壓縮機驅動方式 | ”_“默認直聯；V—皮帶傳動 | |||||
型號 | 制冷量** | 輸入功率** | 冷卻水流量** | 冷卻水壓降** | 重量** | 外形尺寸** | |
(長x寬x高) | |||||||
kw | kw | kw | kw | kg | mm | ||
SYMCU-22-*15，20 | 50~75 | 15~20 | 11~18 | 13~25 | 400 | 1400X700x1350 | |
SYMCU-22-*30 | 80~105 | 25~30 | 17~22 | 23~25 | 500 | 1600X700x1450 | |
SYMCU-22-*40 | 105~150 | 30~45 | 22~32 | 25~35 | 520 | 1600X700x1500 | |
SYMCU-22-*50 | 150~180 | 50~55 | 35~40 | 30~40 | 650 | 1800X750x1550 | |
SYMCU-22-*60 | 180~210 | 55~60 | 40~48 | 42~44 | 810 | 2200X1000x2050 | |
SYMCU-22-*70 | 210~255 | 60~70 | 50~60 | 35~45 | 1020 | 2200X1000x2050 | |
SYMCU-22-*80 | 260~320 | 75~90 | 60~70 | 40~50 | 1040 | 2200X1000x2050 | |
**50/60 Hz；技術參數基于制冷劑R22；其他制冷劑按需可得。 淡水進水溫度：36℃；海水進水溫度：32℃。蒸發溫度過熱度依據“ANSI/AHRI STANDARD 540” | |||||||
